Kaskadenentwässerung auf Tiefgaragen

Bei einer Kaskadenentwässerung wird Niederschlagswasser von höher gelegenen Dachflächen auf tiefer liegende Dachflächen weitergeleitet und ggf. in einer nachgeschalteten Rigole versickert. Solche Regenkaskaden ermöglichen eine Zwischenspeicherung von Niederschlagswasser, geben dieses zeitverzögert ab und tragen somit zur Vermeidung von Überflutungen bei.

Die statische Mehrbelastung ist häufig auf der Decke einer Tiefgarage besser darstellbar als auf dem Dach des Gebäudes.

Zusätzlich zum Gewicht des Systemaufbaus (bei maximaler Wasserkapazität) ist das Gewicht des maximalen Einstauvolumens zu berücksichtigen, um eine statische Überbeanspruchung zu vermeiden.

Mit dem Kaskaden-Kontrollschacht KKS 30/40 kann ein Fallrohr, das von einer höher gelegenen Fläche kommt, zur Weitergabe des Ablaufwassers in die Dränage- oder Retentionsebene einer tieferliegenden Dachfläche angeschlossen werden.

Pflanzenlisten
Systemgrafik

Grafik

Produkte

Grafik des Systemaufbaus
Rasen, Stauden, bei höherer Substratschüttung auch Sträucher und Kleinbäume
Systemerde „Dachgarten“ bzw. Systemerde „Rasen“
Systemfilter PV
Retentions-Spacer RSX
Systemfilter PV
Dachaufbau mit wurzelfester Abdichtung

Produkt-Details

Systemerde Dachgarten

Produktabbildung

Vegetationssubstrat für Intensivbegrünungen in mehrschichtiger Bauweise auf Dächern und Tiefgaragen.

Systemfilter PV

Produktabbildung

Mechanisch extrem hoch belastbares, vernadeltes und thermisch verfestigtes Filtervlies aus Polypropylen, einsetzbar vor allem auf Elastodrain® EL 202 und Protectodrain® PD 250 unter Pflasterbelägen.

Retentions-Spacer RSX 70, RSX 120 und RSX 170

Produktabbildung

Leistungsfähige Spacer-Elemente aus Polypropylen zum Einsatz auf Dachflächen ohne Gefälle, insbesondere bei Retentions-Dächern mit erhöhter Belastung (z. B. Geh- und Fahrbeläge).

Systemfilter PV

Produktabbildung

Mechanisch extrem hoch belastbares, vernadeltes und thermisch verfestigtes Filtervlies aus Polypropylen, einsetzbar vor allem auf Elastodrain® EL 202 und Protectodrain® PD 250 unter Pflasterbelägen.

keine Details verfügbar

Hinweise

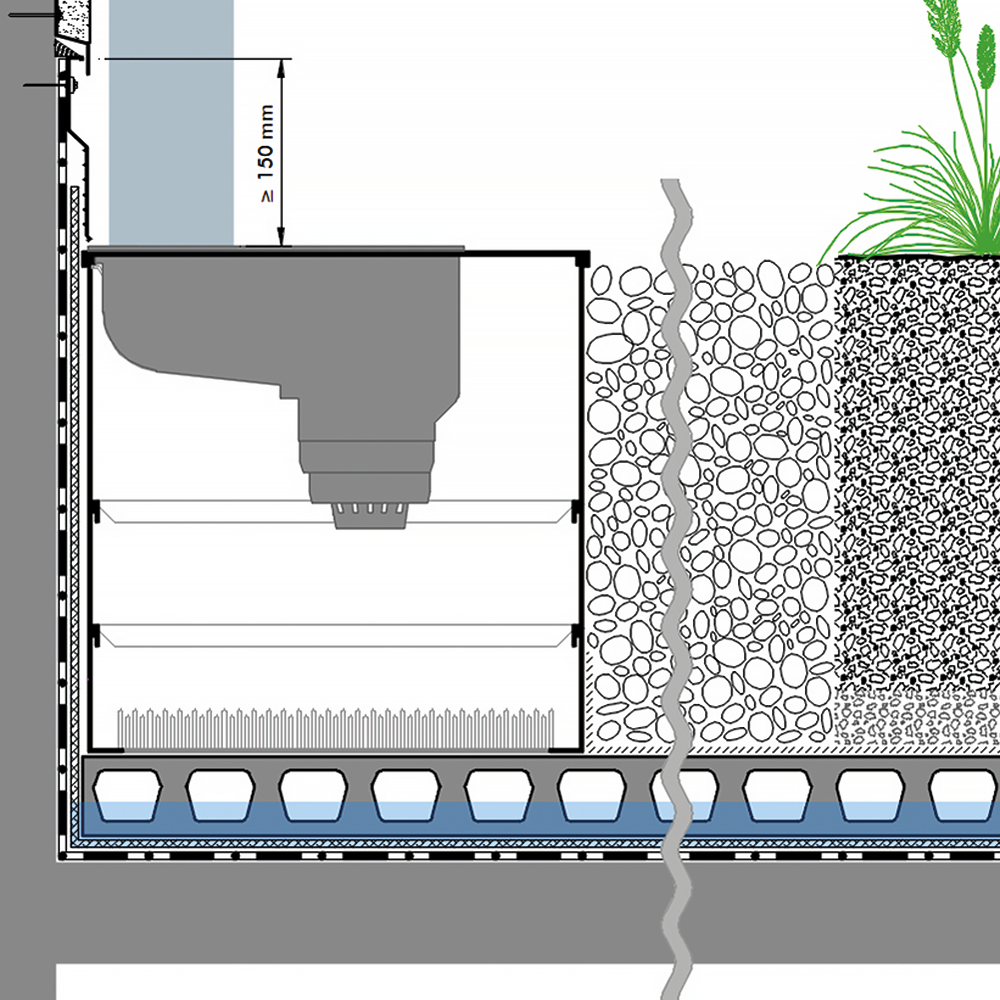

Detail mit dem Kaskaden-Kontrollschacht KKS 30/40

Die dargestellte Detaillösung bezieht sich insbesondere auf den Begrünungsaufbau. Die Dachkonstruktion selbst ist schematisiert dargestellt und muss entsprechend der Fachregel für Dächer mit Abdichtungen geplant und ausgeführt werden.
