SolarVert® mit Schmetterlings-Anordnung
SolarVert® mit Schmetterlings-Anordnung

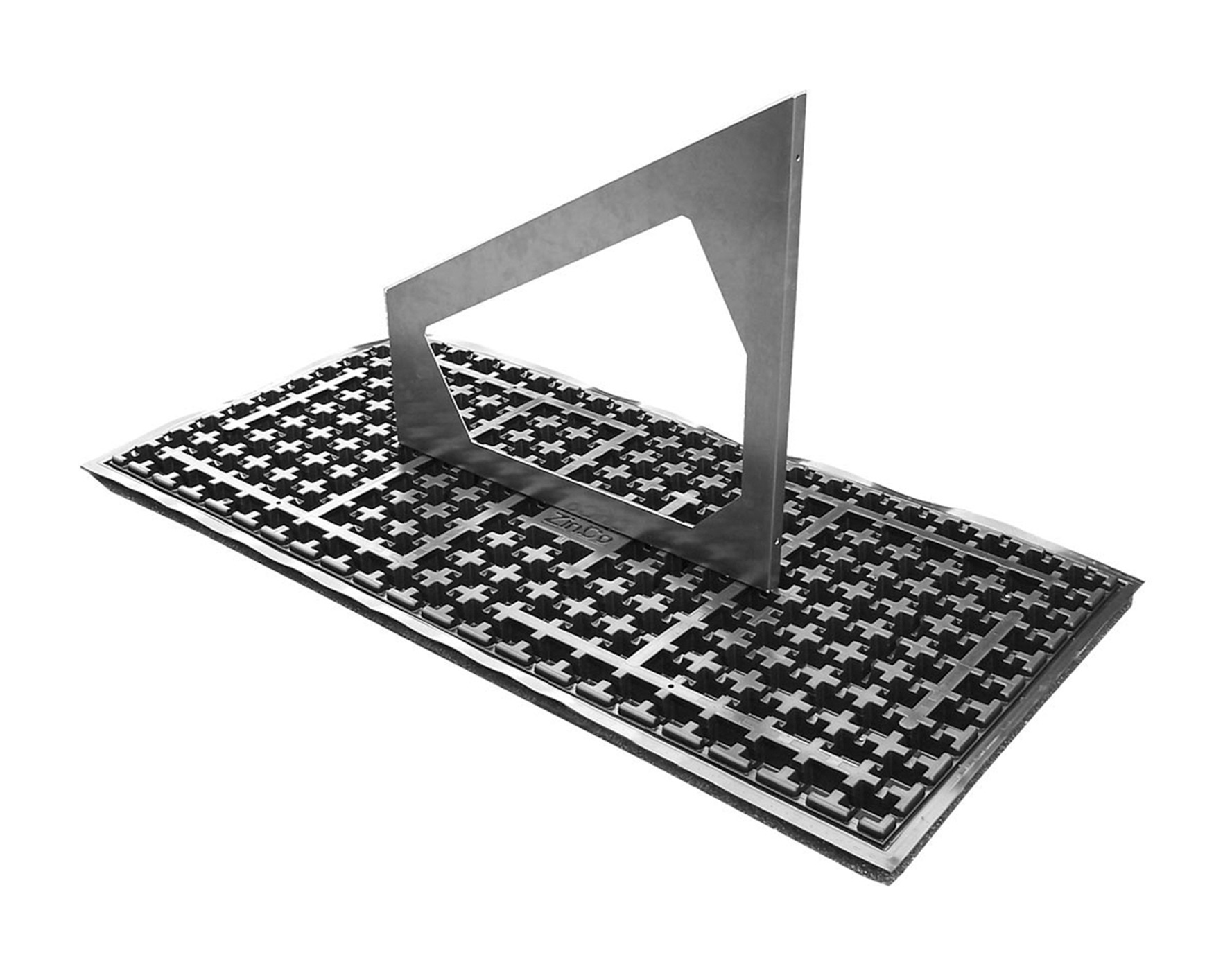

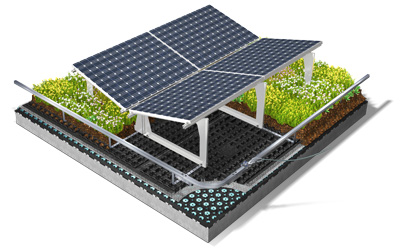

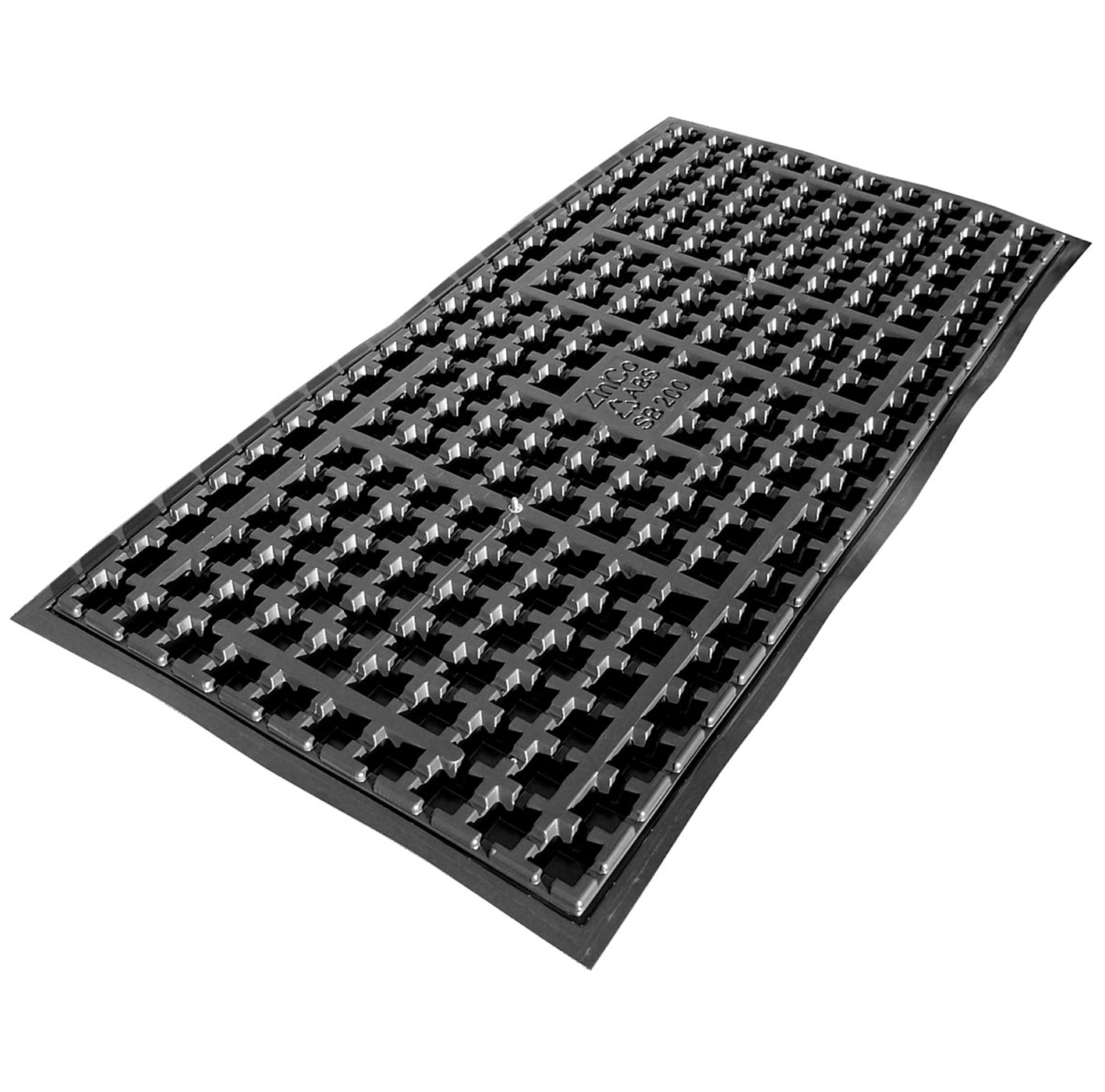

Beim Aufständerungssystem „Schmetterling“ stoßen die beiden Grundrahmen mit der niedrigen Seite aneinander, so dass Niederschlagswasser mittig auf die ZinCo Solarbasis® SB 200-Platte geleitet und dort in beide Richtungen verteilt wird.
Die äußere Modulkante hat dabei mit ca. 70 cm ausreichend Abstand zur Substratoberfläche, so dass der Bereich unter den Modulen zur Pflege leicht zu erreichen ist. Um eine effiziente Pflege zu gewährleisten, sollte der Reihenabstand zwischen den Modulen mindestens 60 cm betragen.
Checkliste für Solaranlagen auf Flachdächern
Um Sie maßgeschneidert beraten zu können, senden Sie uns die ausgefüllte Checkliste bitte per E-Mail an technik@zinco.de.
Merkmale
- Bei Modul-Anordnungen in Ost-West-Ausrichtung verteilt sich die Energieerzeugung gleichmäßiger über den Tag, was den Eigenverbrauch erhöhen kann.
- Auf Flachdächern können Module dichter platziert werden, da sie sich nicht gegenseitig verschatten.
- Im Vergleich zur Südausrichtung kann der jährliche Stromertrag um ca. 10–20 % niedriger ausfallen.
- Um den geringeren Ertrag auszugleichen, müssen mehr Module installiert werden, was mehr Dachfläche erfordert.
Die Entscheidung für eine bestimmte Ausrichtung sollte auf einer individuellen Analyse basieren, die sowohl den Ertrag als auch den Eigenverbrauch berücksichtigt.
| Technische Daten | |
|---|---|
| Aufbauhöhe | ab ca. 12 cm |
| Gewicht (bei max. Wasserkapazität) | ab ca. 90/120 kg/m²* |
| Wasserspeichervolumen | ab ca. 26 l/m² |

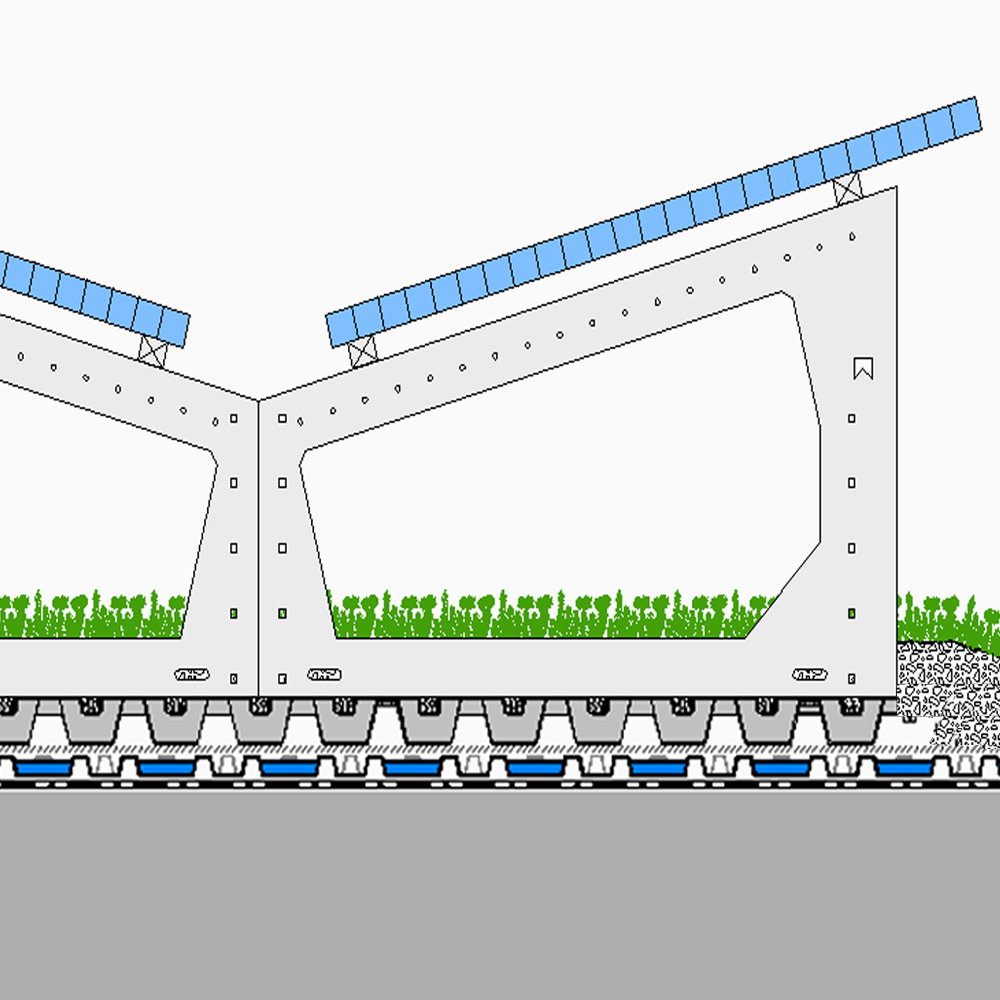

Grafik
Produkte
Produkt-Details
Hinweise
Die dargestellte Detaillösung bezieht sich insbesondere auf den Begrünungsaufbau. Die Dachkonstruktion selbst ist schematisiert dargestellt und muss entsprechend der Fachregel für Dächer mit Abdichtungen geplant und ausgeführt werden.
* Die erforderliche Auflast und das daraus resultierende Gewicht des Aufbaus ist je nach Standort und Gebäudegeometrie nach statischem Nachweis zu ermitteln. Bitte beachten: Für die erforderliche Auflast ist das Trockengewicht, für die Bemessung der Deckenkonstruktion jedoch das bei maximaler Wasserkapazität Gewicht maßgebend.
