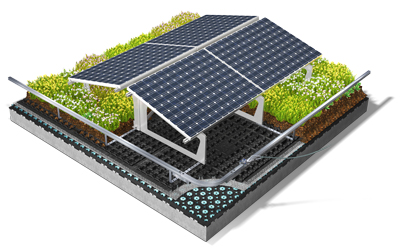

SolarVert® mit Sattel-Anordnung

Beim Aufständerungssystem „Sattel“ werden zwei Grundrahmen so auf einer ZinCo Solarbasis® SB 200-Platte verschraubt, dass die beiden Grundrahmen mit ihrer höheren Seite aneinanderstoßen.

Die untere Modulkante hat dabei mit ca. 35 cm ausreichend Abstand zur Substratoberfläche, so dass auch unter den Panels Pflanzen wachsen können. Um eine effiziente Pflege zu gewährleisten, sollte der Reihenabstand zwischen den Modulen mindestens 60 cm betragen.

Durch den Hochpunkt zwischen den Solar-Panels wird z. B. Schnee nach außen abgeleitet, deshalb kommt dieser Aufbau z. B. in schneereichen Gebieten öfter zum Einsatz.

Checkliste für Solaranlagen auf Flachdächern

Um Sie maßgeschneidert beraten zu können, senden Sie uns die ausgefüllte Checkliste bitte per E-Mail an technik@zinco.de.

Download pdf

Merkmale

Bei Modul-Anordnungen in Ost-West-Ausrichtung verteilt sich die Energieerzeugung gleichmäßiger über den Tag, was den Eigenverbrauch erhöhen kann.
Auf Flachdächern können Module dichter platziert werden, da sie sich nicht gegenseitig verschatten.
Im Vergleich zur Südausrichtung kann der jährliche Stromertrag um ca. 10–20 % niedriger ausfallen.
Um den geringeren Ertrag auszugleichen, müssen mehr Module installiert werden, was mehr Dachfläche erfordert.

Die Entscheidung für eine bestimmte Ausrichtung sollte auf einer individuellen Analyse basieren, die sowohl den Ertrag als auch den Eigenverbrauch berücksichtigt.

Planungshilfe

Solartechnik und Dachbegrünung

ZinCo_Gruendach_Solar.pdf

ZinCo_Gruendach_Solar.pdf2.36 MB

Überblick über die Technik von Solarnutzung in Kombination mit begrünten Dächern.

Umfang

12 Seiten

Weiterlesen über Solartechnik und Dachbegrünung

Technische Daten
Aufbauhöhe	ab ca. 12 cm
Gewicht (bei max. Wasserkapazität)	ab ca. 90/120 kg/m²*
Wasserspeichervolumen	ab ca. 26 l/m²

Pflanzenlisten

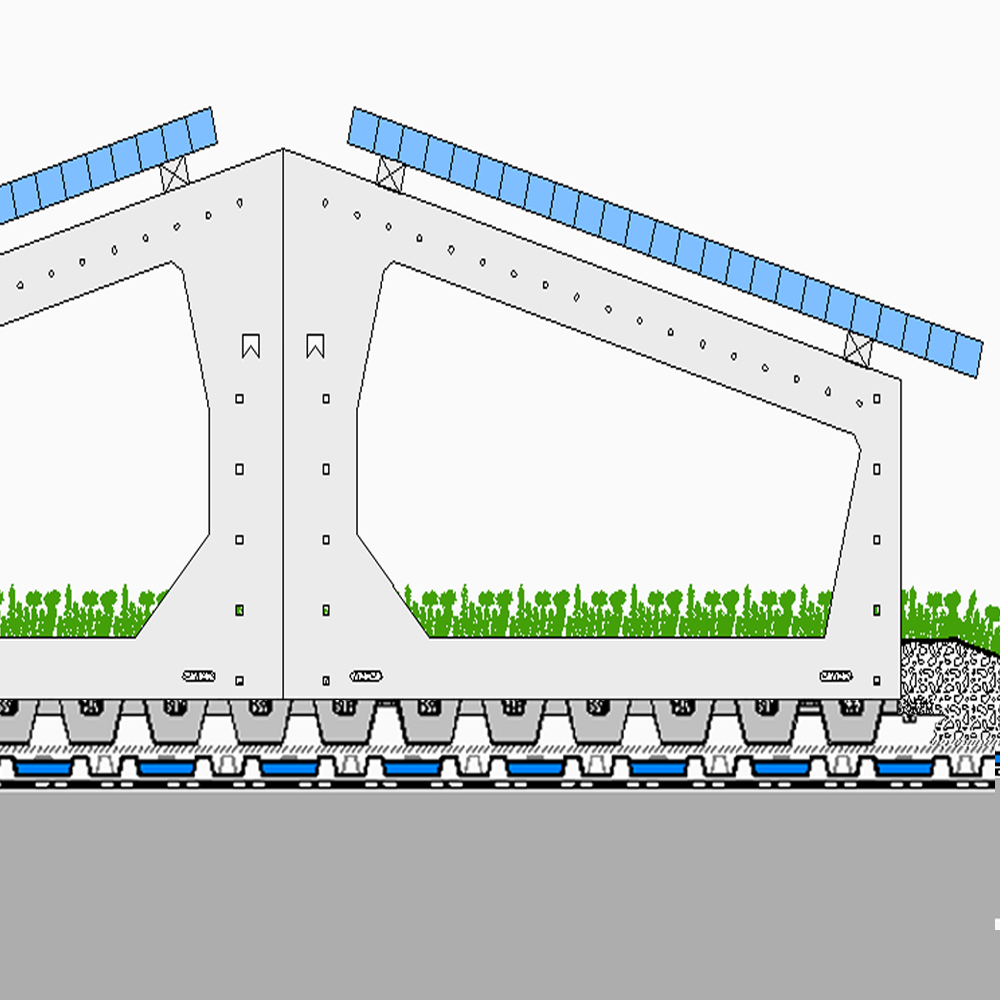

Systemgrafik

Solarmodul

Solar-Montageprofil SMP 38/33

Solar-Grundrahmen SGR

Sedum- Sprossen oder Kleinballenpflanzen gemäß Pflanzenliste „Sedumteppich“

Systemerde „Sedumteppich“

ZinCo Solarbasis® SB 200, verfüllt

Fixodrain® XD 20

Dachaufbau mit wurzelfester Dachabdichtung

Produkt-Details

Solar-Montageprofil SMP 38/33 und Zubehör

Solar-Montageprofil aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.

ZinCo Solar-Grundrahmen SGR

Für den Einsatz auf Gründächern konzipierter, aus einem Stück gefertigter und statisch geprüfter Grundrahmen aus Aluminium, abgestimmt auf die ZinCo Solarbasis® SB 200.

Sedum-Sprossen

Triebspitzen verschiedener Sedum-Arten, geeignet als Sprossenaussaat für einfache extensive Begrünungen auf flachen und leicht geneigten Dächern.

Systemerde Sedumteppich

Vegetationssubstrat für extensive Dachbegrünungen in ein- oder mehrschichtiger Bauweise.

ZinCo Solarbasis® SB 200

Komplett vormontierte Trägerplatte für die ZinCo Solar-Grundrahmen für Photovoltaik- und thermische Solar-anlagen auf Flachdächern mit max. 5° Dachneigung.

Fixodrain® XD 20

Schnell zu verlegende, vlieskaschierte Schutz-, Dränage- und Wasserspeicherbahn für den Einsatz unter extensiven Dachbegrünungen.

keine Details verfügbar

Hinweise

Die dargestellte Detaillösung bezieht sich insbesondere auf den Begrünungsaufbau. Die Dachkonstruktion selbst ist schematisiert dargestellt und muss entsprechend der Fachregel für Dächer mit Abdichtungen geplant und ausgeführt werden.

* Die erforderliche Auflast und das daraus resultierende Gewicht des Aufbaus ist je nach Standort und Gebäudegeometrie nach statischem Nachweis zu ermitteln. Bitte beachten: Für die erforderliche Auflast ist das Trockengewicht, für die Bemessung der Deckenkonstruktion jedoch das bei maximaler Wasserkapazität Gewicht maßgebend.
