Balkon- und Terrassenrinne – Edelstahl BTR

Balkon- und Terrassenrinne - Edelstahl BTR

Balkon- und Terrassenrinne - Edelstahl BTR

90°-Eckstücke für Balkon- und Terrassenrinne BTR

90°-Eckstücke für Balkon- und Terrassenrinne BTR

Geschlitzte Entwässerungsrinne aus Edelstahl mit Langlochschlitzen im Rinnendeckel zum Einbau vor Türaustritten oder entlang von Fassaden. Rinnenkörper ist unten seitlich geschlitzt, leichte Rinnenverbindung durch integrierte Stoßverbinder. Werden die Stoßverbinder nicht benötigt, sind diese abzutrennen. 6 Stück Stellschrauben ermöglichen einen Höhenausgleich der BTR-Rinne um ca. 15 mm.

Ausschreibungstexte

Einbauanleitung

Die Rinne besteht aus 3 Edelstahl-Teilen:

  • 1 Abdeckung
  • 1 Rinnenkörper mit angeflanschtem Stoßverbinder
  • 1 Satz (= 6 Stück) Schrauben

Im Gebrauchszustand beträgt die niedrigste Rinnenhöhe 40 mm, die höchste Stellung 55 mm. Die Rinnenbreite beträgt 107 mm, die Nutzlänge beträgt 1 m.
Die Rinnenabdeckung ist mit einer Schutzfolie bedeckt.

Bitte erst abziehen, wenn die Fertigstel-lung der Arbeiten erfolgt.

Höhenjustierung:

Die Verstellung erfolgt durch verdrehen der 6 Schrauben, die Abdeckung liegt auf den 6 Schraubenköpfen auf.

Reinigung:

Zur Reinigung kann der Rinnendeckel senkrecht nach oben herausgehoben werden.

Stossverbindung:

Durch Zusammenstecken der angflanschten Winkel wird eine saubere fluchtgerade Verlegung erzielt. Bei Einzelverlegung bzw. beim letzten Rinnenkörper müssen die Steckverbinder abgeschnitten werden.

Pass-Stücke:

Maßgerechte Stücke können auf Wunsch geliefert werden. Eine bauseitige Anpassung kann durch Abtrennen / flexen hergestellt werden. (Achtung: nicht unter 53 cm).

Sonderbauteile:

Im Gesamtkatalog erhältlich ist ein 90°-Eckstück mit Schenkellänge 22 cm, für Innen- sowie für Aussenecke verwendbar. (Andere Abmessungen nach Angabe lieferbar) .

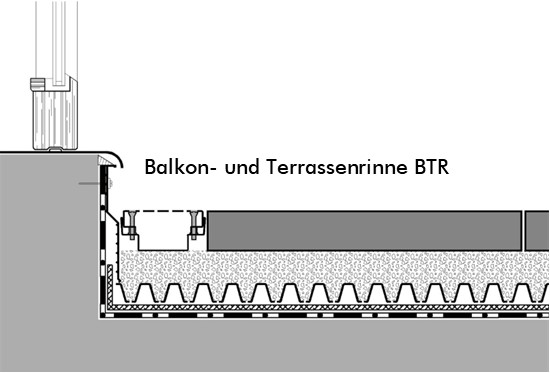

Einbaubeispiel:

Balkon- und Terrassenrinne BTR

Werkzeug-Empfehlung

Winkelschleifer

Metabo Winkelschleifer
Werkzeug Typ
W 18 LTX 150 QUICK
Hinweise
richtige Schneidmittel verwenden
