Solaraufständerung senkrecht für bifaciale Module

Solaraufständerung senkrecht für bifaciale Module

Die Solar-Aufständerung ist abgestimmt auf die ZinCo Solarbasis® SB 200 und besteht aus dem Solar-Grundrahmen-Set SGS 90, waagerechten Kopplungsprofilen und dem erforderlichen Montage- Zubehör. Zum Einsatz kommen vorzugsweise bifaciale PV Module (von beiden Seiten Lichtaufnehmend).

Produkt-Kategorie
Einbauanleitung

Lieferumfang pro Einheit

1 ZinCo Solarbasis® SB 200
1 Solar-Grundrahmen-Set SGS 90 2 Koppelungsprofile
4 Modulverbinder
4 Eckverbinder
2 Mittelverbinder
1 Pack Befestigungsmaterial

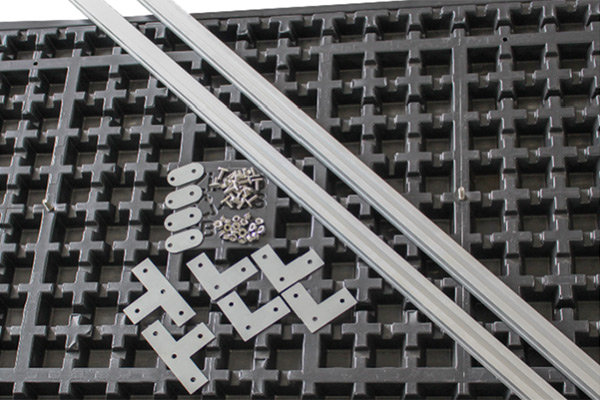

Lieferumfang

Benötigtes Werkzeug

  • Steckschlüssel SW 15
  • Steckschlüssel SW 13
  • Trennschleifer

Montageschritte

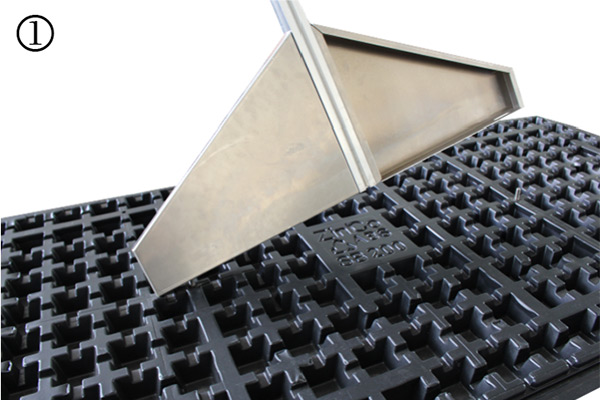

Solar-Grundrahmen-Set SGS 90 auf den vormontierten Befestigungsstellen der Solarbasis SB 200

Solar-Grundrahmen-Set SGS 90 auf den vormontierten Befestigungsstellen der Solarbasis SB 200 aufsetzen.

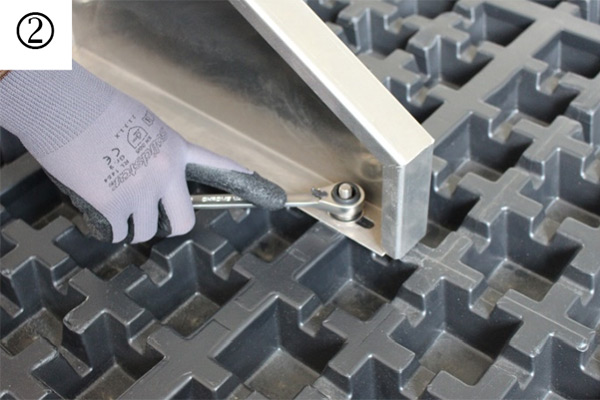

SGS 90 mit den Muttern inkl. Unterlagscheibe

SGS 90 mit den Muttern inkl. Unterlagscheibe handfest anziehen, Anzugsmoment ≥ 20 Nm.

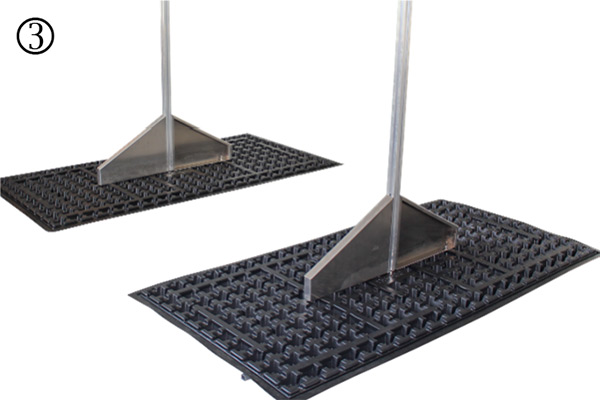

SB 200 mit montierten SGS 90

SB 200 mit montierten SGS 90, gemäß ZinCo-Einplanung auslegen.

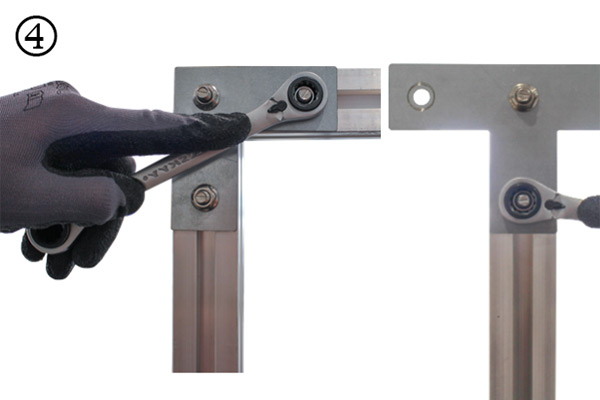

Waagrechte Koppelungsprofile mit Eck- bzw.  Mittelverbinder und Befestigungsmaterial mit SGS 90 verbinden, Ablängen der Koppelungsprofile nach Modulgröße.

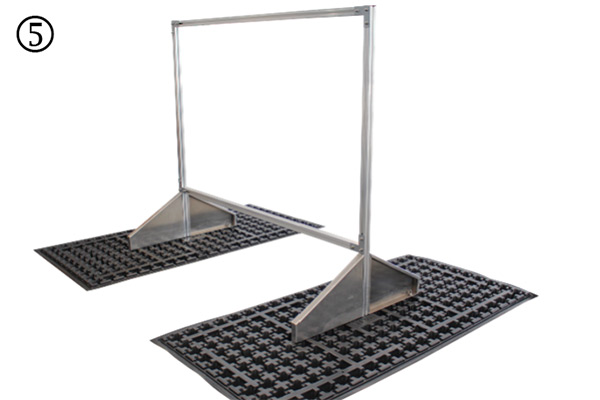

Die waagerechten Koppelungsprofile, verbunden mit den SGS 9

Die waagerechten Koppelungsprofile, verbunden mit den SGS 90.

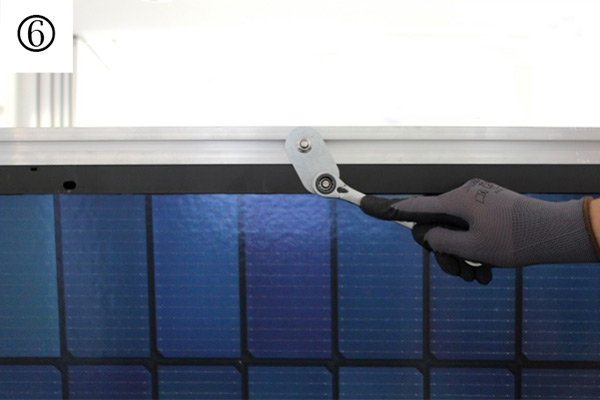

Einsetzen des bifacialen Moduls

Einsetzen des bifacialen Moduls, Montage mittels 4 Modulverbindern und Befestigungsmaterial an den waagrechten Koppelungsprofilen.

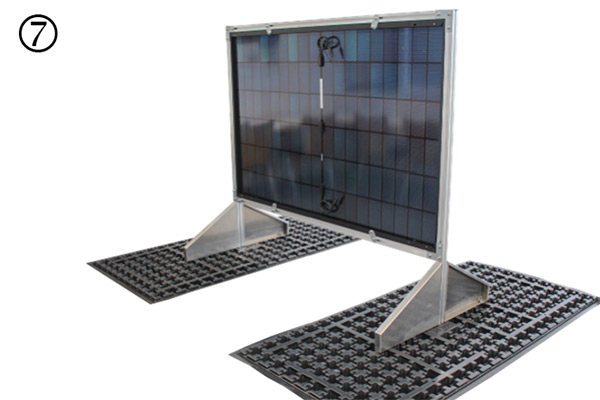

Fertig montierte Moduleinheit

Fertig montierte Moduleinheit mit 2 Stk. SGS 90.

Hinweis:

  • Die Materialtemperatur sollte bei Durchführung der Montage nicht unter +5 ° betragen.
  • Die SB 200 wird auf einer Schutzlage platziert und ist grundsätzlich vollflächig mit Schüttgut zu verfüllen und zu überdecken.
  • Auflast gemäß Angaben Statik herstellen.
  • Keine Haftung bei Nichtbeachtung der Montageanleitung.
